In industriellen Anwendungen führen Temperaturschwankungen häufig zu kritischen Druckunterschieden. Druckausgleichelemente sorgen für einen effektiven Druckausgleich und verhindern Gehäuseverformungen sowie Undichtigkeiten. Sie sind gasdurchlässig und zugleich wasserdicht.
Der Geschäftsbereich Schreiner ProTech arbeitet bereits seit 1997 mit dieser bewährten Technologie zur Be- und Entlüftung von Gehäusen. Die Membrane verhindern, dass in einem Gehäuse Druckunterschiede auftreten und erhöhen dadurch die Lebensdauer elektronischer Bauteile.
Dieses Video ist im erweiterten Datenschutzmodus von Youtube eingebunden, der das Setzen von Youtube-Cookies solange blockiert, bis ein aktiver Klick auf die Wiedergabe erfolgt. Mit Klick auf den Wiedergabe-Button erteilen Sie Ihre Einwilligung darin, dass Youtube auf dem von Ihnen verwendeten Endgerät Cookies setzt, die Youtube auch einer Analyse des Nutzungsverhaltens zu Marktforschungs- und Marketing-Zwecken dienen können. Falls Sie in den Datenschutzeinstellungen zusätzlich die Einwilligung für Google Analytics erteilt haben, so werden auch Daten an Google Analytics übertragen um die Leistung unserer Videos zu messen.
#1 GPS Outdoor Tracker
DAE HighProtect
#2 Sensoren
DAE selbstklebend
#3 RFID-Schreib-/Lesegerät mit integrierter Antenne
DAE im Typenschild
#4 Roboterarm Steuereinheit
#5 Steuerung für E-Motoren
#6 Notausschalter Fertigungsmaschine
#7 Erneuerbare Energie / Solarpanel – Anschlussdose
#8 Facility Management
Abwasserpumpe DAE gestanzt ultraschallgeschweißt
Gaszähler DAE selbstklebend
Sensorplattform DAE selbstklebend
Druckmesssensoren DAE selbstklebend
#9 Außenbeleuchtung
#10 Daten Logger – Messen/Steuern/Regeln
#11 Ladeinfrastruktur
ermöglichen eine große Auswahl und Kombinationsmöglichkeit von Membranen, Klebstoffen und Belüftungsgrößen. Diese können ohne großen Aufwand den Druckausgleich bei Kunststoff- oder Metallgehäusen sicherstellen.
Mehr erfahren

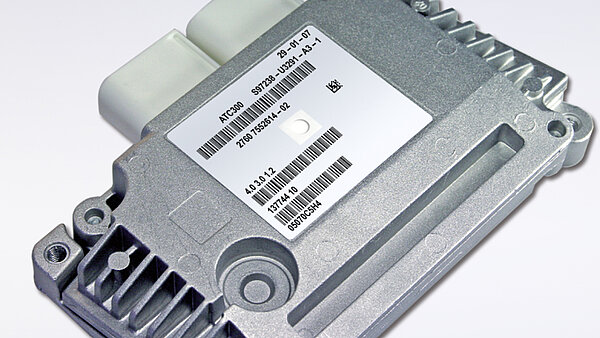

Das Druckausgleichselement im Typenschild vereint Beschriftung, Belüftung und Bauteilschutz in einem Arbeitsgang und spart so Prozesszeiten und Platz auf der Bauteiloberfläche.
Das Ultraschallschweißen eröffnet neue Optionen für eine prozesssichere Anbindung von Druckausgleichselementen.
Druckausgleichselemente für maximalen Schutz. Flexibilität in der Produktauswahl durch praktisches Baukasten-System.
Spart Zeit und Kosten im Produktionsprozess: Typenschild mit Belüftungsfunktion.
Zum Artikel
Schutz für die komplexe Elektronik bieten ein äußerst robustes Gehäuse und die Druckausgleichselemente, die die Be- und Entlüftung der Lawinenverschüttetensuchgeräte sicherstellen und das Eindringen von Nässe verhindern.
Die Entscheidung für den Einsatz eines Druckausgleichselements bei elektronischen Bauteilen ist der erste Schritt zur Verbesserung von Langlebigkeit, Qualität und Schutz Ihrer Produkte. Im zweiten Schritt geht es um den richtigen Einbau und Einsatz der Druckausgleichselemente, um die volle Funktionsfähigkeit der Druckausgleichselemente im laufenden Einsatz zu gewährleisten. Nehmen Sie Kontakt mit uns auf. Wir beraten Sie gerne und unterstützen Sie.
Kontakt
Die Membran ist das Herzstück eines Druckausgleichelementes und verantworlich für den Wassereintrittspunkt, den Airflow und die Oleophobizität – Merkmale, die entscheidend für die richtige Be- und Entlüftung eines Gehäuses sind.
Druckausgleichselemente besitzen eine besonders empfindliche Membranstruktur. Diese verlangt beim Applizieren äußerste Vorsicht und höchste Genauigkeit. Wir bieten dafür die perfekt abgestimmten Verarbeitungs- und Prüfsysteme.
Warum sind Druckausgleichselemente in der Technischen Industrie wichtig?
Elektronische Gehäuse sind im industriellen Umfeld häufig starken Temperaturschwankungen, Feuchtigkeit oder anderen schädigenden Medien ausgesetzt. Durch Temperaturschwankungen entstehen Druckunterschiede, die bei geschlossenen Gehäusesystemen die Dichtungen schädigen. Flüssigkeiten, Staub und Schmutz können so ins Gehäuse kommen. Diese können elektronische Bauteile im Gehäuseinneren schädigen oder Funktionen beeinträchtigen. Druckausgleichselemente (DAE) gleichen diese Druckschwankungen aus und erhöhen so die Zuverlässigkeit und Lebensdauer eines Bauteils.
Wie schützen Druckausgleichselemente empfindliche Komponenten?
Das Herzstück eines Druckausgleichselements ist die Membran. Sie ermöglicht den kontrollierten Luftaustausch zwischen Gehäuseinnerem und Umgebung, hält jedoch Wasser, Staub und schädigende Medien zuverlässig zurück. Dadurch bleiben Elektronik und andere sensible Komponenten auch unter anspruchsvollen Umgebungsbedingungen dauerhaft geschützt.
Welche Anforderungen muss ein Druckausgleichselement erfüllen?
Je nach Kundenanwendung unterscheiden sich die Anforderungen deutlich. Wichtige Faktoren sind unter anderem der Luftdurchsatz, das Wasserrückhaltevermögen, die Schutzart sowie die verfügbare Einbaufläche und die Umgebungsbedingungen.
Welche Schutzarten sind möglich?
Je nach Ausführung erfüllen Druckausgleichselemente von Schreiner ProTech Schutzklassen bis IP4X, IP6K7, IPX8 oder IPX9K. Je nach ausgewählter Produktlösung eignen sich DAE auch für Anwendungen, die Spritzwasser oder intensiven Reinigungsprozessen mit Dampfstrahlern ausgesetzt sind.
Wie werden Druckausgleichselemente in industrielle Produkte integriert?
Je nach Anforderung stehen selbstklebende Varianten oder Lösungen zum Ultraschallschweißen zur Verfügung. Beide Integrationsverfahren ermöglichen eine sichere Verbindung mit dem Gehäuse und lassen sich in bestehende Fertigungsprozesse integrieren.
Für welche Anwendungen eignen sich Druckausgleichselemente?
Druckausgleichselemente kommen beispielsweise in Sensorgehäusen, Mess- und Regeltechnik, Antriebssystemen, Schaltschränken, Industrieelektronik, Motoren und Wasserpumpen sowie Beleuchtungstechnik zum Einsatz. Überall dort, wo elektronische Komponenten zuverlässig vor Umwelteinflüssen geschützt werden müssen, tragen sie zur Betriebssicherheit bei.
Wie wähle ich das passende Druckausgleichselement für meine Anwendung?
Schreiner ProTech bietet ein breites Portfolio an unterschiedlichsten Druckausgleichselementen an. Die Auswahl eines geeigneten DAE richtet sich nach den Bauteilanforderungen des Kunden. Luftdurchflussrate, Wasserrückhaltevermögen oder Einsatzort sind nur einige Auswahlkriterien. Mit Bauhöhen von unter 0,5 mm eignen sich die Lösungen auch für kompakte Gehäuse.Zusätzlich können sie in ein Typenschild integriert werden, um Verarbeitungszeit und Maschinenkosten zu reduzieren.
